1.概述
PL型系列袋式單機除塵機是根據英國引進設備進行設計研制的一種體積小、除塵效率高的環保凈化設備，是一種經濟高效的就地進行除塵作業的袋式除塵設備。我公司的PL型系列袋式單機除塵機是嚴格按照GB11653-89除塵機組技術性能要求進行生產的，與國內同類產品相比，經濟實用，結構簡單、緊湊，移動方便，安裝容易，維護方便，且我公司的產品工藝成熟，品質有保證。
為滿足廣大用戶的需要，本機組可根據用戶的要求進行標準和非標準的設計制造，如有特殊用途的地方，也可提供不銹鋼、鋁制結構，耐腐蝕、耐高溫濾料的單機袋式除塵器。
2.結構形式、技術特點及工作原理
2.1結構形式

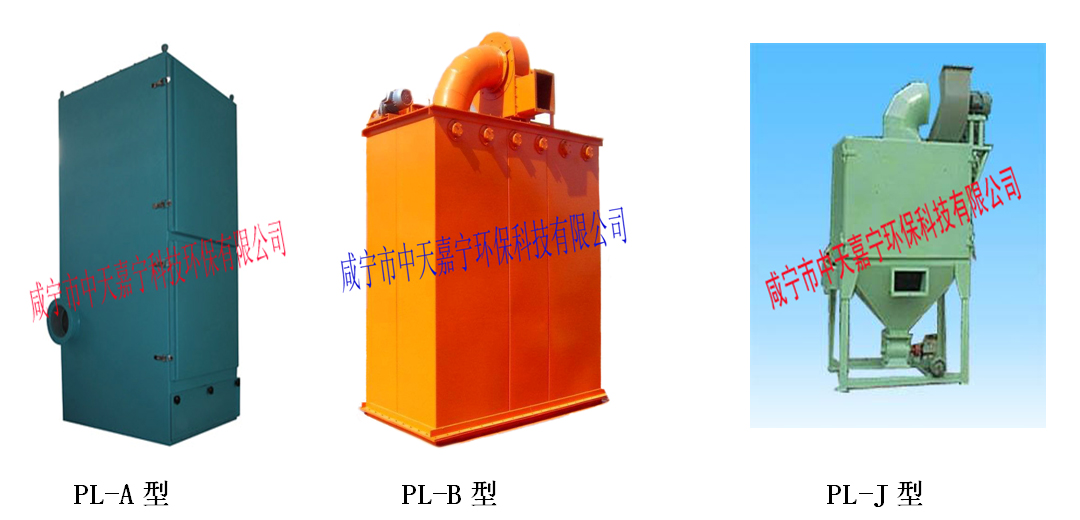

袋式單機除塵機組由風機、濾袋、清灰裝置及集塵箱組成。機組適用于處理小風量的除塵，小型袋式除塵機組為扁袋外濾式，濾袋清灰采用機械振動，控制方式為手動或自動兩種。PL系列除塵機組可分為A、B、J型系列。A型設有抽屜式集塵箱、B型無集塵箱、J型帶支架設灰斗。
2.2技術特點
<1>風機部件采用仿國外離心通風機，風量大，風壓高，風機特性曲線硬，并采用消聲措施，使用時噪聲小；
<2>過濾部件采用208工業滌綸斜紋絨布為濾料的扁布袋過濾器，每個布袋內均裝有彈簧鋼絲網，過濾效果好，更換濾袋方便，使用壽命長；
<3>結構簡單，體積小，安裝移動方便，振動清灰，維護簡單且清灰效果好；
<4>就地清灰，就地處理，不會造成二次揚塵污染。
2．3工作原理
含塵氣體由除塵器入口進入箱體，通過濾袋進行過濾，粉塵被留著在濾袋外表面，凈化后的氣體通過濾袋進入風機，由風機吸入直接排入室內（亦可以接管排到室外）隨過濾時間的增加，濾袋外表面粘附的粉塵也不斷增加，濾袋阻力隨之上升，從而影響除塵效果。采用自控清灰機構進行定時搖振清灰或手控清灰機構，停機后自動搖振數十秒，使粘在濾袋外表面的粉塵抖落下來，粉塵落到灰斗，抽屜或直接落到輸送皮帶上。

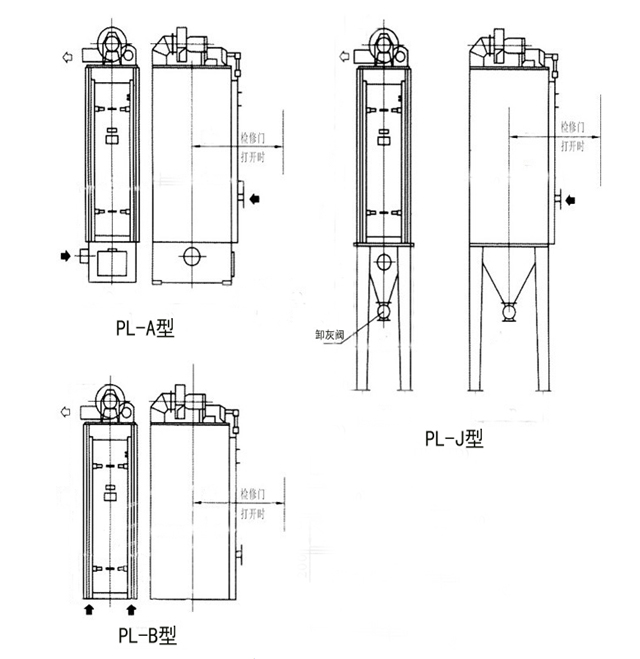

工作原理示意圖
3、用途
單機除塵器廣泛用于鑄造工業、陶瓷工業、玻璃工業以及耐火材料，水泥建材，砂綸制造、化工制品、機械加工等行業除塵。該產品對比重較大的金屬切屑，鑄造用砂，如車床、磨床、銑床、砂輪機、拋光機等，和中等比重的粉塵，如水泥、陶瓷粉、石膏粉、碳粉、顏料、膠木粉、塑料粉等等，有較好的除塵效果。
4、主要技術性能及外形尺寸
4.1主要技術性能見表1。
表1
|
型號 |
過濾 面積（m2） |
過濾 風速（m/min) |
處理 風量（m3/h） |
系統 阻損 （Pa） |
風機 電機 容量 （kw） |
清灰 電機 容量 （kw) |
進氣口 尺寸 （mm） |
進氣口中心離底距離 |
噪聲（dB） |
|
PL-800/A/B/J |
4 |
3.33 |
800 |
800 |
1.1 |
1.18 |
Φ120 |
318 |
＜75 |
|
PL-1100/A/B/J |
7 |
2.62 |
1100 |
850 |
1.5 |
0.18 |
Φ140 |
345 |
＜75 |
|
PL-1600/A/B/J |
10 |
2.66 |
1600 |
850 |
2.2 |
0.18 |
Φ150 |
418 |
＜75 |
|
PL-2200/A/B/J |
12 |
3.05 |
2200 |
1000 |
3 |
0.18 |
Φ200 |
433 |
＜75 |
|
PL-2700/A/B/J |
13.6 |
3.3 |
2700 |
1200 |
4 |
0.18 |
200×250 |
458 |
＜75 |
|
PL-3200/A/B/J |
15.3 |
3.48 |
3200 |
1000 |
4 |
0.18 |
200×300 |
478 |
＜75 |
|
PL-4500/A/B/J |
21.5 |
3.49 |
4500 |
1000 |
5.5 |
0.25 |
200×350 |
478 |
＜75 |
|
PL-6000/A/B/J |
30 |
3.33 |
6000 |
1200 |
7.5 |
0.25 |
200×450 |
520 |
＜75 |
4.2外形尺寸

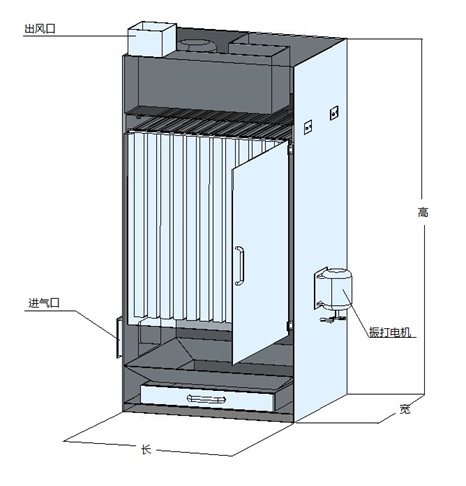

PL-A型袋式除塵機組尺寸
|
型號 |
PL-800/A |
PL-1100/A |
PL-1600/A |
PL-2200/A |
PL-2700/A |
PL-3200/A |
PL-4500/A |
PL-6000/A |
|
外形尺寸 長×寬×高 |
530×520×1300 |
700×580×1400 |
700×580×1613 |
720×660×1690 |
760×680×1798 |
790×700×1858 |
900×800×2028 |
1200×900×2460 |
|
質量 |
100 |
150 |
200 |
230 |
250 |
280 |
400 |
750 |

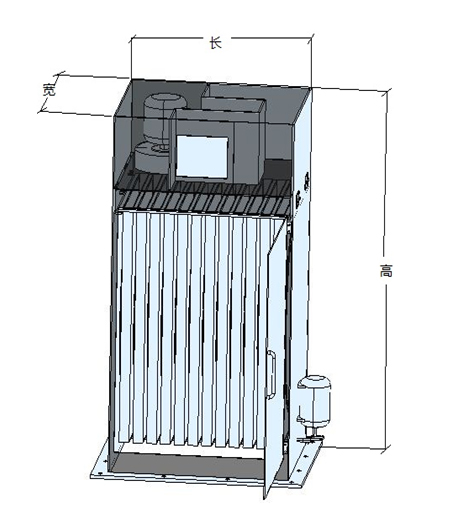

PL-B型袋式除塵機組尺寸
|
型號 |
PL-800/B |
PL-1100/B |
PL-1600/B |
PL-2200/B |
PL-2700/B |
PL-3200/B |
PL-4500/B |
PL-6000/B |
|
外形尺寸 長×寬×高 |
530×520×1300 |
700×580×1400 |
700×580×1613 |
720×660×1690 |
760×680×1798 |
790×700×1858 |
900×800×2028 |
1200×900×2460 |
|
底法蘭尺寸 |
598×588 |
768×648 |
826×665 |
806×746 |
864×784 |
894×804 |
1004×904 |
1302×1002 |
|
質量 |
80 |
130 |
170 |
200 |
220 |
245 |
315 |
500 |
PL-C型袋式除塵機組尺寸
|
型號 |
PL-800/C |
PL-1100/C |
PL-1600/C |
PL-2200/C |
PL-2700/C |
PL-3200/C |
PL-4500/C |
PL-6000/C |
|
外形尺寸 長×寬×高 |
530×520×1890 |
700×580×2100 |
700×580×2290 |
720×660×2430 |
760×680×2530 |
790×700×2620 |
900×800×2810 |
1200×900×3190 |
|
底法蘭尺寸 |
450×442×748 |
606×486×888 |
646×486×923 |
626×566×938 |
652×572×988 |
582×592×1038 |
792×642×1088 |
1080×780×1293 |
|
質量 |
150 |
200 |
250 |
300 |
340 |
380 |
480 |
750 |
5.訂貨須知
<1>訂貨時，用戶必須根據具體使用工況選擇合格的規格。
<2>本系列產品相關尺寸如要求變更，在訂貨時必須說明。
<3>如有特殊要求，我公司可根據其具體要求進行設計。
<4>我公司產品嚴守信譽、質量第一、實行三包、代辦托運，歡迎來函來人洽談。
