1、概述

ZTJN型回轉反吹扁袋除塵器是我公司在參考學習了國內同類型回轉反吹扁袋除塵器的基礎上，總結同類產品的優缺點，進行研發的一種用于含塵廢氣凈化的除塵器。本系列除塵器采用圓形體結構受力均勻，抗爆性能好，結構緊湊，采用風機反吹清灰，且清灰過程中不需要采用壓縮空氣，不受氣源條件限制，利用阻力自動控制反吹清灰節約能源，延長布袋使用壽命，且除塵效率高，操作維修簡便。

為滿足用戶環境和位置的需要，本系列除塵器共有多種規格供用戶選用，特殊類型可根據用戶不同要求進行標準和非標準設計，并提供性能可靠的產品。本系列產品適用于非粘結性微細粉塵的工藝回收和煙氣除塵凈化。

2、結構、技術特點及工作原理

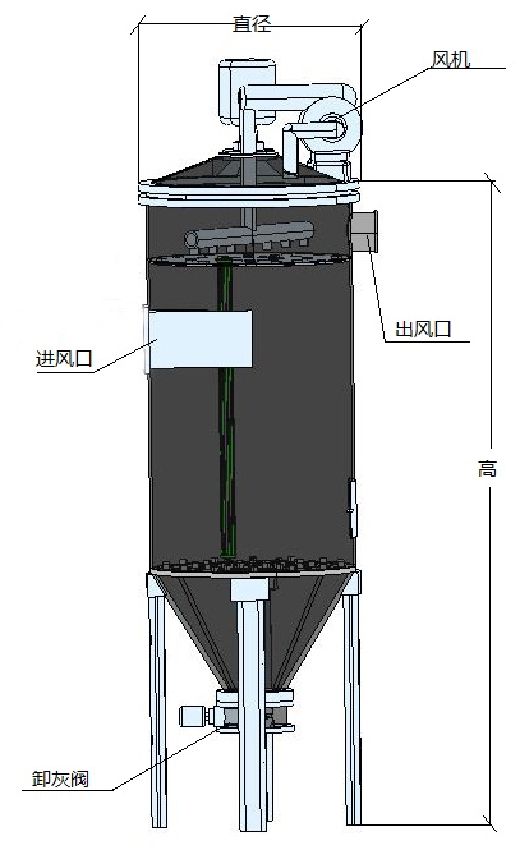

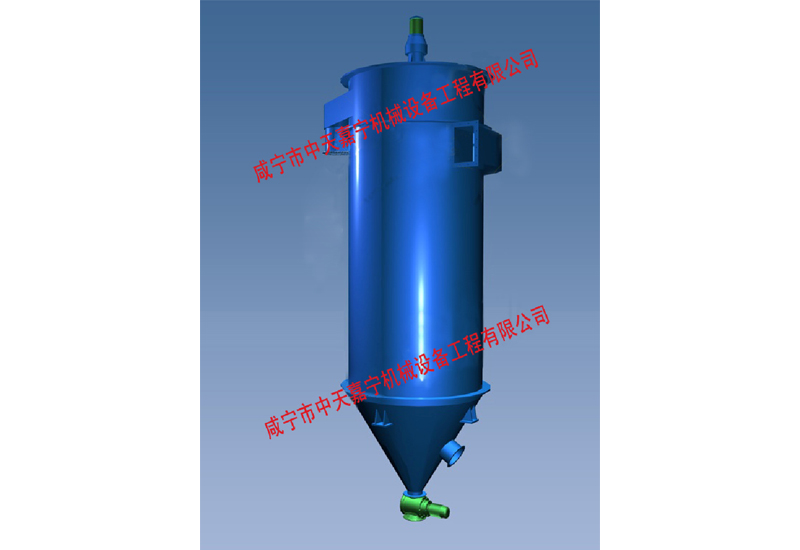

2.1結構

2.1.1 ZTJN型回轉反吹扁袋除塵器本體由以下四部分組成。

<1> 上箱體：包括除塵器頂蓋、清潔室筒體、出風口、換袋入孔門等；

<2> 中箱體：包括過濾室筒體、花板、濾袋組件、進風口、檢修門等；

<3> 下箱體：包括灰斗、定位支承架、支座、星型卸灰閥等；

<4> 反吹清灰機構：包括旋臂、噴口、分圈反吹機構、旋臂反吹機構、旋臂減速機構、反吹風機、反吹管等。

2.1.2 輔助設備

<1> ZTJN型電控柜：此電控柜是我公司為ZTJN型除塵器專門配套設計的電控設備，具有對反吹清灰機構實行手動或自動控制（定時或定壓差），星形卸灰閥手動或定時控制等功能。詳見電控柜說明，用戶可選擇配套訂貨，對除塵器間斷工作場合，用戶可自行裝設手動控制電路。

<2> 除塵器的支腿，檢修平臺及扶梯等可根據用戶現場情況及要求代為設計、制造、安裝，定貨時請注明。

2.2技術特點

<1> 該除塵器在相同的過濾面積下濾袋占用的空間體積小，動力消耗低；

<2> 除塵器除塵效率高，結構緊湊，阻力小，操作維修簡便，濾袋壽命長，運行可靠；

<3> 回轉反吹的空氣直接從凈氣室內引入，對濾袋進行一對一反吹，無需使用壓縮空氣，不受氣源條件限制；

<4> 該除塵器采用圓形體結構，受力均勻，抗爆性能好。

2.3工作原理

含塵氣體切向進入過濾室上部，徑粒大的塵粒和凝聚粉塵在離心力作用下沿桶壁落入灰斗，徑粒小的塵粒則彌漫在濾袋間空隙，含塵氣體穿過濾袋，塵粒被阻留附在濾袋外表面，凈化氣體經花板上的濾袋導口進入凈氣室，由排出口排出；附著在濾袋表面的塵粒使濾袋阻力增加，當達到反吹控制阻力上限時，反吹風機開始工作，從凈氣室內引入潔凈空氣，使具有足夠風量的反吹風氣流由旋臂吹入濾袋導口阻檔過濾氣流并改變袋內的壓力工況，引起濾袋實質性振擊，抖落灰塵，旋臂轉動對每個濾袋逐個反吹，當阻力降到下線時，反吹風機停止工作；抖落附著在濾袋外臂的粉塵沉降到灰斗中，經星型卸灰閥排出除塵器本體外。

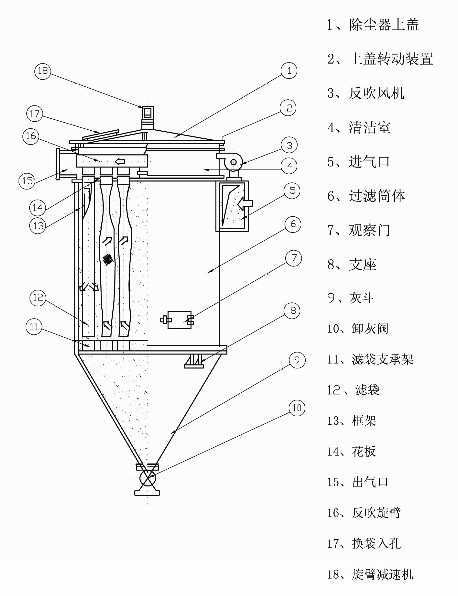

工作原理示意圖

3.主要技術性能及選用說明

3.1除塵器的命名方式

3.2主要參數

除塵器阻力P=1100pa

過濾面積：40-1140m2

反吹風量：約為過濾風量的5%-10%

每只濾袋的反吹風時間：≈0.5s

風速：對黏性較大的細塵粒過濾風速一般取1-1.5m/min，而黏性小的粗塵

粒過濾風速一般取2-2.5m/min。

3.3用途

ZTJN型回轉反吹袋式除塵器主要應用于工業含塵廢氣的凈化工程。

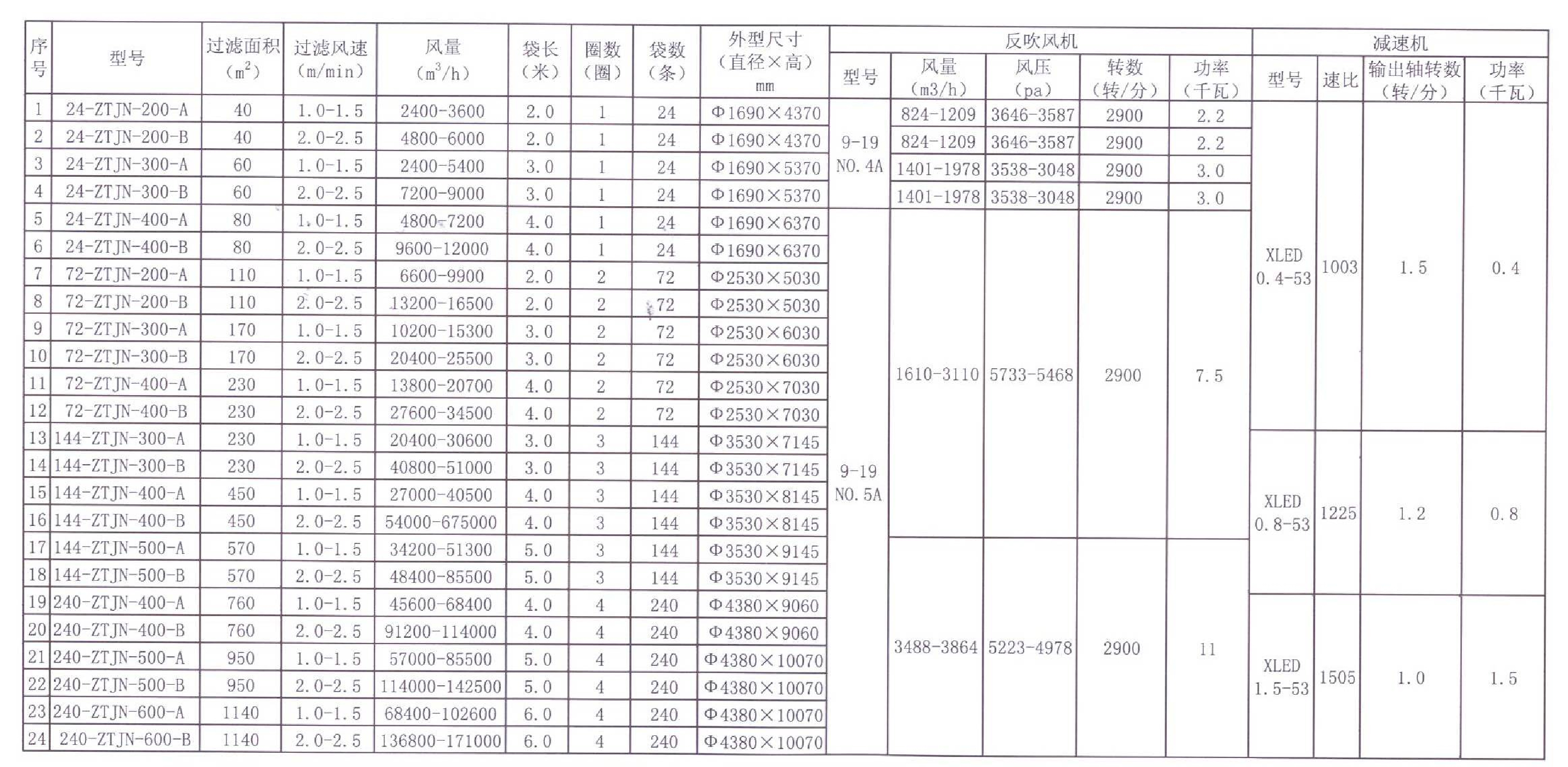

3.4主要技術性能見表

4.安裝、維護和檢修

4.1安裝

<1>除塵器室內安裝時，應在筒體周圍預留寬度為800mm以上的空間安裝檢修平臺。除塵器頂部都應保證有一定的凈空高度，滿足抽取過濾元件需要，凈空高度最小值為濾袋長度減去1000mm，當除塵器必須安裝在樓板以下，其安裝支架可現場截短或定做；

<2>除塵器露天安裝時，應給電機和傳動機構加防雨罩；

<3>過濾元件安裝時注意濾袋套入框架時，其大小頭一致，袋層應扎緊在定位錐上，過濾元件插入多孔板后下端的定位錐應插在對應的定位孔中，上端框架法蘭應緊貼在多孔板密封平面上；

<4>調試前，應對所有傳動部件，如旋臂、旋臂減速機構、卸灰閥等進行空載運轉，有無異聲和碰撞等現象，并向減速器注入潤滑油，圓錐長輪面涂少許潤滑胎，一切正常后，方可投入正常使用。

4.2維護

<1>檢查排灰是否堵塞；

<2>檢查風管和閥門是否堵塞；

<3>掌握含塵氣體溫度和溫度變化，預防結露；

<4>保證控制系統和機械部分的正常遠轉。

4.3檢修

<1>濾袋檢查：通過觀察排風出口是否冒灰，可初步判定濾料袋是否完好，如冒灰則進一步檢查多孔板濾袋出口處有無積灰，找出破袋，發現濾袋及時進行更換；

<2>回轉臂座檢修，定期拆下用煤油清洗一次，更換潤滑脂，調整好軸承間的間隙。

5.訂貨須知

<1>用戶選用應注意，對溫度高、濃度大、顆粒細的粉塵應選用A型，反之用B型為宜；

<2>訂貨時詳細寫明除塵器的規格和型號；

<3>除塵器的支腿、檢修平臺及扶梯等需要求根據現場情況進行設計、制造、安裝時，請訂貨時注明；

<4>用戶如需特殊布袋濾料時，請訂貨時注明；

<5>若用戶要求的過濾面積超出上述給定的范圍，我們公司可針對用戶要求進行專門設計，同時還可按用戶需求增設樓梯平臺、卸灰輸出裝置等；

<6>本公司可協助用戶選型除塵器并可承擔除塵系統的設計安裝、調試等工程；

<7>本公司對產品實行三包，代辦托運。
